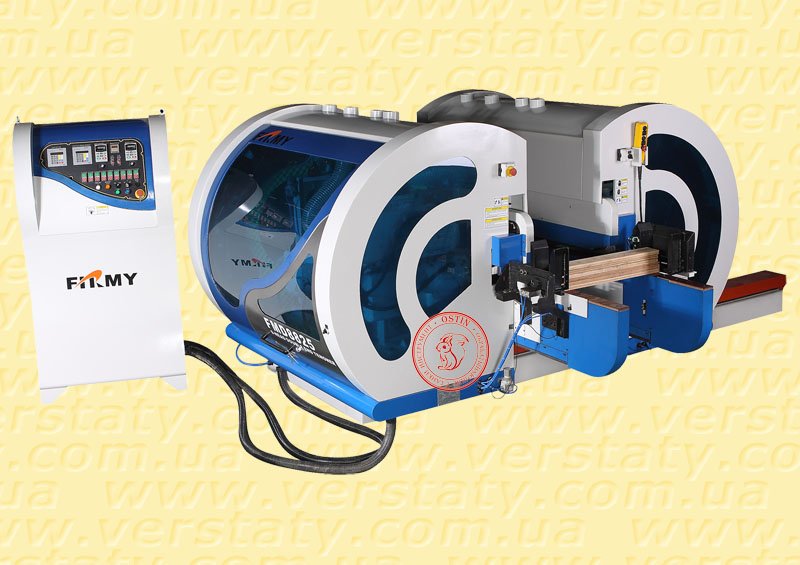

Двухсторонние шипорезные станки FIRMY
Автоматический двухсторонний шипорезный станок предназначен для фрезерования шипов и проушин с обеих сторон в рамочных и каркасных конструкциях из древесины, форматирования ДСП и мебельного щита в заданный размер, для обгонки по периметру дверных полотен и оконных рам, изготовления паркета и половой доски. В связи с широким применением каркасных и рамочных конструкций шипорез может использоваться на деревообрабатывающих предприятиях, мебельном и столярно-строительном производствах любой мощности. При использовании в массовом производстве шипорезный станок может быть встроен в поточную линию. Станок имеет шесть (восемь мод. FMM 88**) режущих суппортов, конвейер с бесступенчатым регулированием скоростей подачи, верхние приводные прижимные устройства. Первыми по ходу подачи материала расположены две подрезные пилы, затем стоят две торцовочных пилы для торцовки заготовки. Последними, по ходу подачи материала, расположены два (четыре мод. FMM 88**) вертикальных фрезерных суппорта. Подача заготовок осуществляется с помощью конвейера.

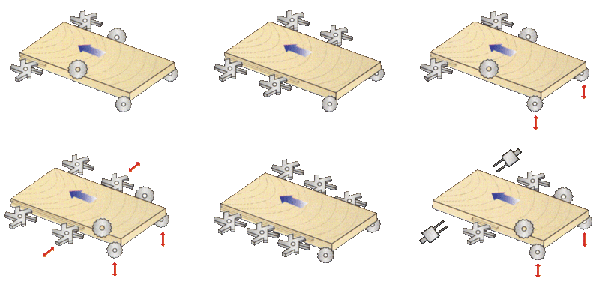

Схема обработки двухстороннего шипореза
|
|
Стандарт |
Модификация 1 |
Модификация 2 |
|
FMD86** |
|
||
|
FMD88** |
|||

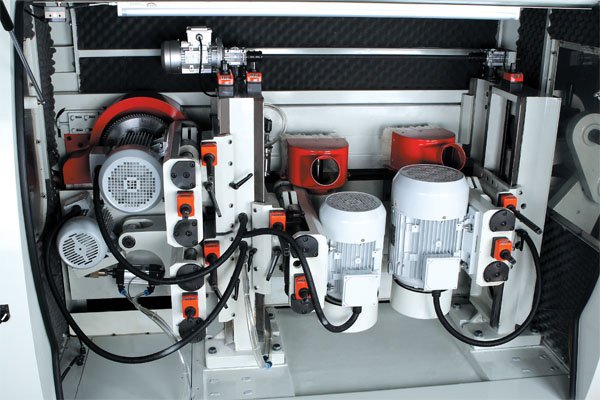

Конструктивные особенности двухстороннего шипорезного станка
|
|
|
|
Высокая скорость подачи 5-30м/мин имеет плавную регулировку. Пильные узлы имеют возможность наклона относительно горизонтальной плоскости в диапазоне ± 90градусов, фрезерные -90 ~ +45 градусов, что позволяет изготавливать детали сложного профиля. |
 |
Высокоточные динамически сбалансированные шпиндели. На шпиндели устанавливается пылезащищенные подшипники SKF (Швеция). Биение шпинделя составляет менее 0,01 мм. Высочайшая скорость вращения фрезерных шпинделей – 8000об/мин обеспечивает безупречное качество обработки деталей. |
 |
На подающих цепных конвейерах установлены упоры для захвата заготовки. Конвейер подачи имеет автоматическую систему очистки от пыли. Высокая скорость подачи 5-30м/мин имеет плавную регулировку. |
 |
Подвижная колонна перемещается по высокоточным линейным направляющим при помощи сервоприводов обеспечивающих точное позиционирование подвижной колонны относительно левой неподвижной колонны. Пылезащитные кожуха направляющих обеспечивают надежность работы и долгий срок службы. |
 |
Централизованная система смазки позволяет дистанционно осуществлять смазку узлов шипорезного станка. |
 |
Гарантированное отсутствие сколов при обработке деталей любого профиля обеспечивает новейшая система - «прыгающая» подрезная пила. |
 |
Отдельно стоящий электрошкаф на котором расположена удобная и эргономичная панель управления с PLS контроллером. Обеспечивает удобство и безопасность работы операторов. С PLS контроллера задаются основные параметры работы двухстороннего шипореза, а именно осуществляется перемещение подвижной колонны, скорость подачи заготовки, регулируется по высоте (при помощи эл. двигателей) верхний прижимной конвейер. |
|
Основные характеристики |
FMD 8820 |
FMD 8825 |
FMD 8830 |
FMD 8620 |
FMD 8625 |
FMD 8630 |
|
Длина обрабатываемой заготовки, мм |
250-2000 |
250-2500 |
250-3000 |
250-2000 |
250-2500 |
250-3000 |
|
Толщина обрабатываемой заготовки, мм |
6-100 |
|||||
|
Диаметр фрезерного инструмента, мм |
125-180/40 |
|||||
|
Мощность 1-го фрезерного узла, кВт |
4 |
- |
- |
- |
||
|
Мощность 2-го фрезерного узла, кВт |
5,5 |
|||||
|
Мощность нижнего пильного узла, кВт |
2,2 |
|||||
|
Мощность верхнего пильного узла, кВт |
4 |
|||||
|
Скорость подачи, м/мин |
5-30 |
|||||
|
Частота вращения пил, об/мин |
3000 |
|||||
|
Частота вращения фрезерных шпинделей, об/мин |
8000 |
|||||
|
Общая мощность, кВт |
35 |
27 |
||||
|
Габариты, мм |
3880 3300 1800 |
4380 3300 1800 |
4880 3300 1800 |
3880 3300 1800 |
4380 3300 1800 |
4880 3300 1800 |
|
Масса, кг |
5400 |
5700 |
6000 |
5000 |
5300 |
5600 |
