VPF - 2 Термовакуумный пресс
Термо-вакуумный пресс предназначен для производства ПВХ фасадов, дверей, 2D и 3D облицовки, а также мембранно-вакуумный пресс для изготовления гнуто-клееных деталей, ламинирования, облицовки, фанеровки и шпонирования частей мебели. Универсальное решение для предприятий и цехов по производству мебели.
Вакуумный пресс полностью автоматизирован, имеет три режима работы автоматический, ручной и режим с мембраной.
- Автоматический – цикл прессования проходит в автоматическом режиме по заранее выставленным параметрам. Весь процесс контролируется под управлением контроллера PLC.
- Ручной режим – весь цикл прессования контролирует оператор.
- Режим мембраны предназначен для работы вакуумного пресса с мембраной, что позволяет использовать его как простой мембранный пресс. Пресс можно укомплектовать силиконовой либо каучуковой мембраной.

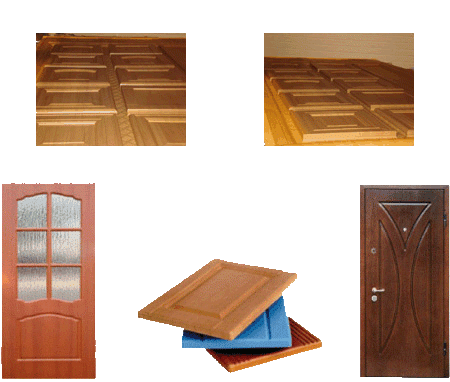

ОБРАБАТЫВАЕМЫЕ ИЗДЕЛИЯ И ПРИМЕРЫ ОБРАБОТКИ
Термовакуумный пресс VPF-2 |
|
|
|
Нагревательная система Отличающей особенностью нашего вакуумного пресса является система нагрева. Система состоит из трех независимых зон в конструкции, которых используются карбоновые нагревательные элементы, которые единственные в своём роде обеспечивают быстрый и равномерный нагрев всей плоскости плёнки при оптимальной температуре. Температура контролируется инфра красным датчиком и контроллером. Величина температуры устанавливается в зависимости от типа и производителя ПВХ пленки. Высокая возможность адаптации к разным видам пленки. |
|
|
Пневматический привод нагревательной системы пресса осуществляет вертикальное перемещение нагревательной системы и защитного ограждения, что облегчает работу оператора и экономит производственные площади. Пневмопривод оснащен системой безопасности. Вакуумный пресс не оборудован своим компрессором и подключается к локальной системе сжатого воздуха с давлением 6 бар. |
|
|
Вакуумный насос Вакуумный пресс комплектуется масляным центробежным насосом ведущего мире производителя Becker (Германия) производительностью 40, 80 либо 100 м3/час. Насос обеспечивает быструю откачку воздуха и вакуум -0,9 бар (9000) кг/м2. Вакуумная система снабжена 100 литровым ресивером с фильтром. Что в комплексе с насосом позволяет получить качественные результаты облицовки пленкой. Величина вакуума в системе контролируется датчиком и контроллером ПЛК и поддерживается в системе автоматически. Уровень вакуума и его величина отображаются на шкале вакуумметра. |
|
|

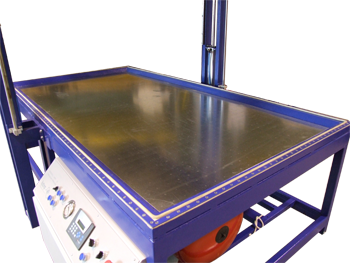

Рабочий стол Оптимальный размер стола позволяет обрабатывать детали большого размера. |
|
|
Пульт управления Обеспечивает простое и удобное управление вакуумным прессом. Возможность выбора языка интерфейса ПЛК контроллера. |
|
Модель |
VPF-2-2600 |
VPF-2-3000 |
|
Размеры рабочего стола, (длина х ширина), мм: |
2600 х 1400 |
3000 х 1400 |
|
Температура нагрева, наибольшая, град: |
140 |
140 |
|
Мощность нагревателя, кВт: |
24 |
24 |
|
Рабочие давление в пневматической системе, бар: |
6 |
6 |
|
Тип управления: |
ручной / авто |
ручной / авто |
|
Мощность насоса, кВт: |
0,75 |
0,75 |
|
Производительность вакуумного насоса, м3/час: |
40/80/100 |
40/80/100 |
|
Рабочий вакуум, кг/см2 (Бар): |
- 0,9 |
- 0,9 |
|
Уровень защиты: |
IP53 |
IP53 |
|
Габаритные размеры, мм: |
|
|
|
Вес, кг: |
850 |
950 |
